Die Konstruktion der Spiegelung auf dem Registrierstreifen

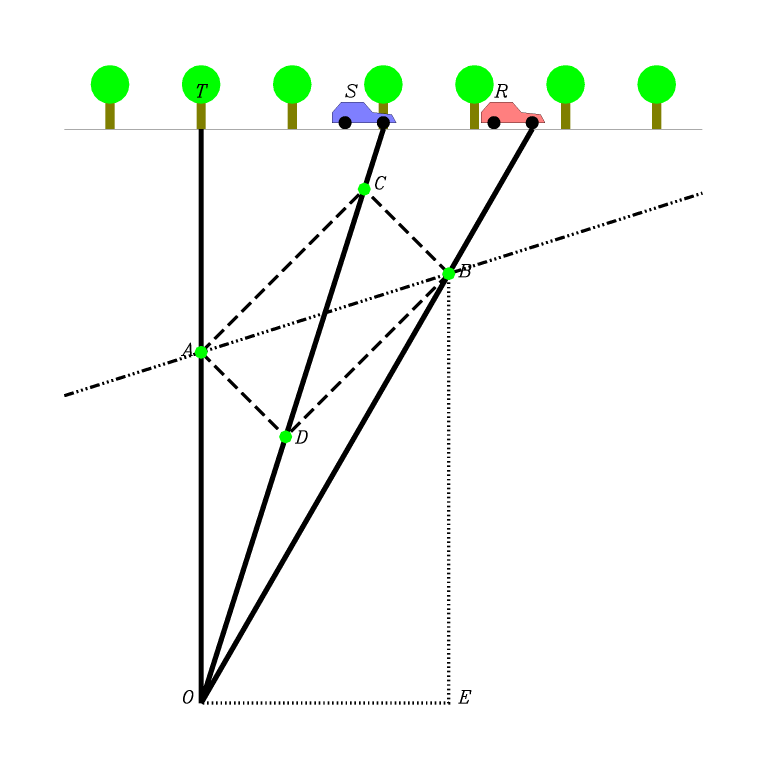

Wir konstruieren auf einem Registrierstreifen, der hier nach unten gezogen wird, die Spuren eines Baumes T und zweier Wagen R und S, die beide zu gleicher Zeit O am Baum T vorbeigefahren sind. Die Geschwindigkeit der Wagen zum Baum sind TS/OT bzw. TR/OT. Die Spuren werden als spiegelsymmetrische Situation dargestellt, wobei die Spiegelung nach der relativistischen Vorschrift

`Lichtgeschwindigkeit bleibt Lichtgeschwindigkeit'

konstruiert wird und OS die Gerade ist, an der OT gespiegelt wird. Das Spiegelbild der Richtung DA ist also DB die Spiegelung der Richtung AC ist BC. Daher ist OB das Spiegelbild von OA. Die Strecke AB ist zu sich selbst symmetrisch. Sie kennzeichnet die Lotrichtung auf OC. Die Standardkonstruktion eines Lotes nutzt ein Parallelogramm aus Lichtspuren (ein Lichteck). Die Diagonalen eines solchen Lichtecks sind lotrecht aufeinander.
